三坐標測量中關于輪廓度的分析

在三坐標測量儀中輪廓度的測量也是常見的測量問題。為了更多好的讓您了解輪廓度的測量情況，雷頓數控測量分析一下輪廓度的測量操作步驟：

  1、先按曲線掃描的操作步驟在CAD 模型上進行曲線或者曲面掃描。此果，要注意進行掃描時，設定“理論值方法”為“查找標稱值”；

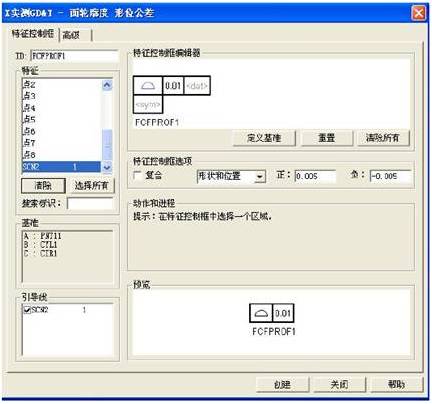

  2、在三坐標的測量軟件中，打開“輪廓度”評價菜單，如圖：

三坐標測量機中輪廓度的評價

  3、在測量中，選擇掃描的特征元素“SCN2”。

  4、在“特征控制框選項”設定 “僅形狀”即僅考慮其形狀誤差，不考慮其位置誤差，還是“形狀和位置”。

  5、根據以上內容，再設定“公差”。

  6、在“高級”頁面中設定“分析”選項。

  7、最后再點擊“創建”完成輪廓度的評價。
